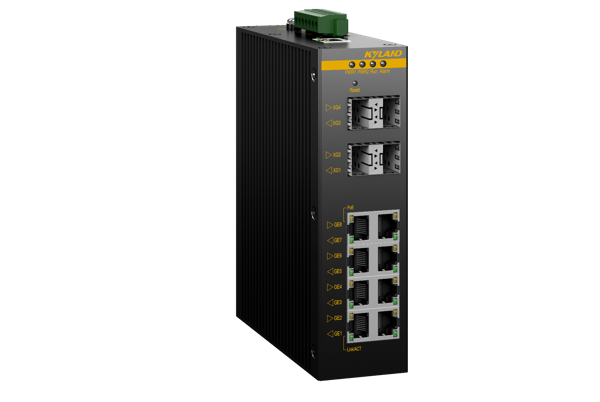

SICOM6800-D面向工控安全要求較高場合研制的國產自主可控三層網管型以太網交換機，采用自主可控交換芯片。支持4個萬兆上行10GBase-X SFP+接口和8個10/100/1000Base-T(X) RJ45 PoE電口。PoE功能支持IEEE802.3af和at標準，電源支持48VDC輸入，PoE功率輸出最大可達240W。SICOM6800-D支持DT-Ring協議族(自愈時間<50ms)， DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP，VLAN，組播，QoS等豐富的二層軟件特性，VRRP，OSPF，RIP，IGMP， PIM，靜態路由等三層功能，802.1x，SSH，HTTPs，用戶分級等安全特性。同時支持基于硬件的IEEE1588 PTPv2對時，支持DDM光功率檢測的功能，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。SICOM6800-D具有IP40防護的金屬外殼，抗強振動的卡軌座，極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。產品可廣泛應用于車路協同（V2X），石油化工，工廠，電力，機場、車站、港口等工業領域。
最大支持4個10GBase-X SFP+接口，8個10/100/1000Base-T(X) RJ45 PoE電口
支持IEEE802.3af&at PoE標準，整機輸出功率最大240W
支持DT-Ring, DRP協議族及RSTP, MSTP等多種冗余組網機制
支持VRRP, OSPF, RIP, IGMP, PIM, 靜態路由
支持HTTPS/SSL, SSH, TACACS+, IEEE802.1X, RADIUS, 用戶分級, 端口MAC地址綁定
支持基于硬件的IEEE1588 PTPv2 (支持BC、TC模式, 單跳精度±20ns-30ns)
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 支持ARP, 代理ARP |
| 冗余技術 | 支持DRP/DHP, 自愈時間<20ms 支持DT-Ring, DT-Ring+, DT-VLAN 協議族, 自愈時間<50ms 支持RSTP/MSTP, 兼容STP 支持ERPS, 自愈時間<20ms |
| 組播技術 | 支持靜態組播 支持IGMP Snooping 支持GMRP 支持IGMP v1/v2/v3 支持PIM-SM, PIM-DM |
| 路由技術 | 支持靜態路由 支持RIPv1/v2 支持OSPFv2/v3 支持VRRP |
| 服務質量管理 | 支持ACL,對L2-L4層數據進行過濾 支持802.1p(CoS),DSCP 支持SP,WRR隊列調度 |
| 安全 | 支持IEEE 802.1X 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 支持端口MAC地址綁定 支持IP Source Guard 支持端口隔離 支持MAC安全接入認證 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMP v1/v2c/v3, 可通過Kyvision集中管理 支持FTP, TFTP文件傳輸及軟件升級 支持電源告警，IP/MAC地址沖突告警，CPU/內存利用率告警，端口link狀態，端口流量告警，端口丟包率及CRC告警，環告警，SFP接口接收光功率告警和發送光功率告警 支持端口鏡像 支持Syslog 支持RMON 支持LLDP 支持Link-check 支持NQA 支持DDM |
| IP管理 | 支持IPv4 支持IPv6 支持DNS 支持DHCP server/client/snooping, DHCP relay |
| 時鐘管理 | 支持NTP Client 支持SNTP Client 支持PTPv2 支持時區及夏時制配置 |
| PoE管理 | 支持PoE端口設定, PD檢測 支持PoE端口供電優先級管理 支持PoE狀態查詢及告警，遠程管理 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 1588 (PTP) IEEE 802.3af PoE IEEE 802.3at PoE+ |
| 交換屬性 | 優先級隊列 8 VLAN數 4K MAC表 64K ARP表 8K 二層組播組數 1K IGMP組數 4K Loopback接口數 10 三層接口數 256 VRRP組數 256 路由表 8K 包緩沖區 48Mbit 包轉發率 143Mpps 交換容量 96Gbps 轉發時延 <5μs 超長幀長度 10K bytes |
| 接口 | 萬兆端口 10GBase-X SFP+接口 千兆端口 10/100/1000Base-T(X) RJ45 PoE電口 IEEE 802.3af/at PoE端口，每個PoE端口輸出功率最大15/30W 引腳1、2為V+，引腳3、6為V-（End-Span PSE） Console口 RS232,RJ45接口 告警端口 7芯5.08mm間距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,PoE (電口);Link/ACT(光口) |
| 按鈕 | Reset:支持重啟和恢復默認配置 |
| 電源 | 輸入電壓 48VDC(18-57VDC) 24VDC 適用于非PoE 44-57VDC 適用于PoE(802.3af) 51-57VDC 適用于PoE+(802.3at) 接入端子 7芯5.08mm間距插入式端子 PoE功率輸出 最大240W 功率 <22W 過載保護 支持 反接保護 支持 冗余保護 支持 |

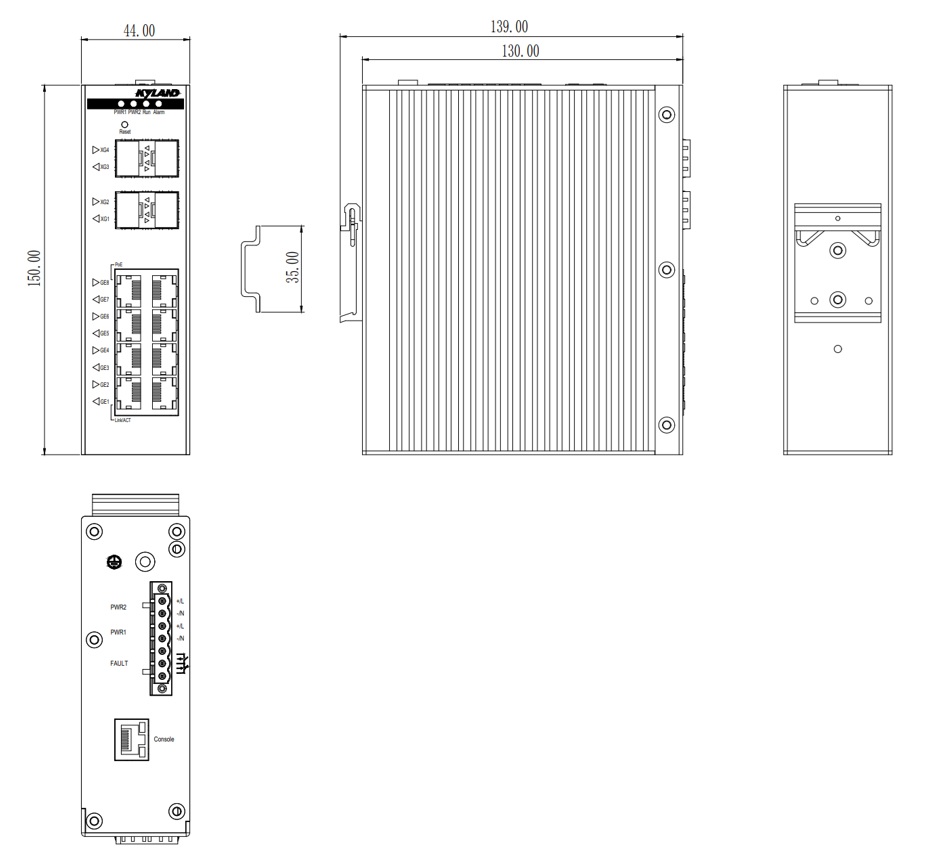

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP41 尺寸 44mm×150mm×130mm (W×H×D) 重量 0.9Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF >300000h 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
|
產品型號 |
輸出接口 |
電源 |
|
SICOM6800-D-4X8GP-L16-L16 |
4×10GBase-X SFP+接口; 8×10/100/1000Base-T(X) RJ45 PoE電口 |
48VDC (18-57VDC)，冗余輸入 |
|
SICOM6800-D-C-4X8GP-L16-L16 |
4×10GBase-X SFP+接口; 8×10/100/1000Base-T(X) RJ45 PoE電口; 三防涂覆 |
48VDC (18-57VDC)，冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
SFP模塊 |
參考工業級SFP模塊選購表 |
|
DT-BGAZ-14 |
壁掛安裝板，編碼：109990829 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩，編碼：109999005 |
|
RJ45/DB9-2M |
串口網管線，RJ45/DB9，2米，編碼：111030019 |
