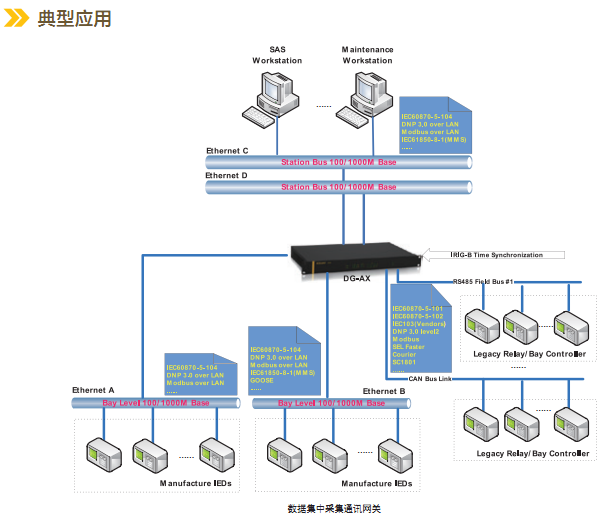

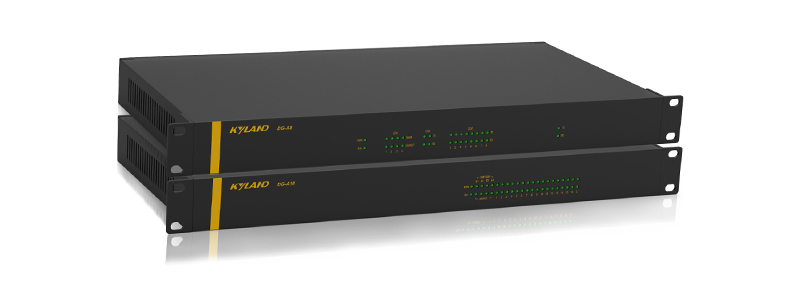

DGW-A16X 系列智能通訊網關是為滿足 IEC 61850 一致性通訊標準而設計的數據集中單元系統，采用 1 U,19 英寸標準機架安裝，可作為智能通訊節點代理部署于電力自動化系統中，通過多路 RS232/RS485 串口以及以太網口收集各類數據，通過專用的配置工具 -ICE 導入任何預先定義的 IEC 61850 SCL(.icd/.cid) 模版文件并對內部數據信息映射配置，DGW-A16X 系列可以作為IEC 61850 IED 代理設備（節點）與主站端通訊，從而簡化電力自動化系統的通訊過程。
依賴于其強大的通訊及數據處理功能，高可靠性，低功耗，靈活、方便安裝等優勢，DGW-A16X 系列是適用于各類工業自動化系統的理想的智能通訊設備。
| 產品規格 | |
| 設備參數 | 處理性能 ARMv7 800MHz核心 內存 512M DDR2-333 內置存儲 512M Nand Flash 以太網口 4 x 10/100 Base-T 串行通訊口 16 x RS485/RS232(帶隔離 ) |
| 固件支持 | DNP 3.0 Level-2 主/ 從端（串行或網絡） Modbus(RTU/ASCII)/Modbus（串行 /CAN/ 網絡） IEC 60870-5-101/103/104 主/ 從端 IEC 61850 MMS/GOOSE（可選） 上百種客戶定制（可選） |
| 技術優勢 | 一體化的集成配置工具提供了簡便高效的設備使用環境后期數據綁定和映射技術簡化了 SCL建模文件的使用先進靈活的內部數據處理能力 |
| 技術參數 | |

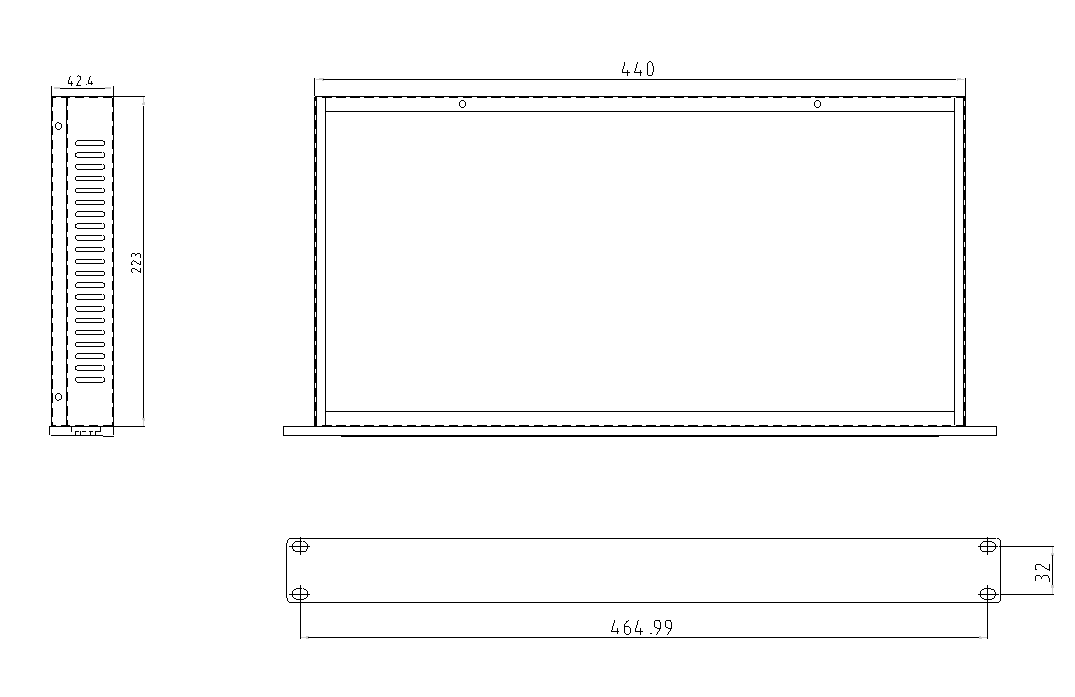

| DGW-A16 | 維護口 RS232, RJ45 串行通訊口 (Isolated) 8 x RS232/RS485 (Isolated) 內置存儲 512M Nand Flash 以太網口 4 x 10/100M RJ45 硬件看門狗 可配置 時間同步 NTP and IRIG-B DC 電源 85-264VAC 功耗 <8W 重量 3kg 尺寸 (WxHxD) 483x45x223 mm 安裝方式 1U, 19 inch rack-mount 運行溫度 -40 to 85°C |
| 電磁兼容 | 輸入：85 ~ 264V AC 平均功耗： < 5W 相對濕度： 5%~ 95% (無凝露 ) 抗靜電放電： GB/T 17626.2-1998 IEC 61000-4-2-1995 4級 快速瞬變脈沖干擾： GB/T 17626.4-1998 IEC 61000-4-4-1995 4級 抗浪涌干擾：GB/T 17626.5-1998 IEC 61000-4-5-1995 4級 抗工頻磁場干擾：GB/T 17626.8-1998 IEC 61000-4-8-1995 5級 震蕩波抗擾度：GB/T 17626.12-1998 IEC 61000-4-12-1995 4級 脈沖磁場抗擾度：GB/T 17626.9-1998 IEC 61000-4-9-1995 5級 阻尼震蕩磁場抗擾度：GB/T 17626.10-1998 IEC 61000-4-10-1995 4級 電壓突降及中斷干擾測試： GB/T 15153.1-1998 IEC 61000-4-11 2004 Δ U－ 100% ，Δ t = 0.5s 絕緣電阻：> 5MΩ 絕緣強度：通訊端口 500V，電源端口1500V 高溫試驗：GB/T 2423.2-2001 IEC 60068-2-2 75°C，24小時 低溫試驗：GB/T 2423.1-2001 IEC 60068-2-1 -25°C，24小時 濕熱試驗：GB/T 2423.3-1993 IEC 60068-2-3 +40°C ± 2° C, 93% ± 3%, 絕緣電阻 > 1MΩ |
| 訂購編碼：DGW-A16X-1-1201-固件版本 | |
| 型號 | |
| A16X | DGW-A16X(1U,19"機架式安裝) |
| 工作電源 | |
| 1 | 85～264V AC(50/60Hz) |
| 以太網接口 | |
| 1 | 4 x 10/100M 電口 |
| 串行口選項 | |
| 2 | 8 x RS232/RS485+8 x RS485 串口 |
| 擴展FLASH存儲 | |
| 0 | N/A |
| 無線通訊功能 | |
| 1 | N/A |
| 系統固件 | |
| 00 | 默認通訊(IEC 101/104/DNP 3.0/Modbus S/M) |
| A4 | DG-A4(MMS Sever) |
| A5 | DG-A5(MMS Client) |
| A6 | DG-A6(MMS Client/Sever) |
| C0 | DG-C0(常用協議) |
| C4 | DG-C4(MMS Sever) |
| C5 | DG-C5(MMS Client) |
| C6 | DG-C6(MMS Client/Sever) |
| P0 | DG-P0(私有協議) |
| P4 | DG-P4(MMS Sever) |
| P5 | DG-P5(MMS Client) |
| P6 | DG-P6(MMS Client/Sever) |
