本產品系列是Kyland采用全國產自主可控方案，專門針對南方電網智能變電站站控層應用而設計的交換機，符合南方電網變電站站控層交換機標準要求，符合《變電站自動化系統工業以太網交換機一體化運維配置技術規范》
100%國產自主可控解決方案
符合智能變電站以太網交換機領域行業標準和南方電網企業標準
支持CSD配置文件導入，實現離線自動配置
具備組播流量控制功能，實現SV、GOOSE數據流精細控制
雙路告警接點，可針對不同嚴重等級的故障區分告警
支持南方電網變電站自動化系統一體化運維
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持端口流控 支持網絡風暴抑制 |
| 冗余技術 | 支持STP/RSTP 支持DRP，DHP，自愈時間<20ms |
| 組播技術 | 支持GMRP 支持靜態組播 支持GOOSE/SV組播流量控制 |
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持SFTP 支持用戶分級 支持MAC 地址綁定 支持端口隔離 支持防攻擊 支持網絡安全態勢感知采集裝置管理 支持身份鑒別、訪問控制、安全日志、數據完整性校驗等業務安全特性 |
| 服務質量管理 | 支持ACL，對L2-L4 層數據進行過濾 支持802.1p(CoS)，DSCP 支持SP，WRR 隊列調度 |
| 管理與維護 | 支持Console，WEB 管理方式 支持SNMPv1/v2c/v3，可通過Kyvision 集中管理 符合《變電站自動化系統工業以太網交換機一體化運維配置技術規范》 支持IEC61850 MMS 建模管理 支持CSD 離線配置 支持文件傳輸及軟件升級 支持IP/MAC沖突告警，失電告警，電源告警，溫度告警，端口LinkDown告警，環告警，CPU利用率告警，內存利用率告警，端口流量告警，CRC及丟包率告警，配置變更告警 支持端口鏡像 支持Syslog 支持LLDP 支持NTP，SNTP |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3u(100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 512 MAC表 16K 包緩沖區 6Mbit 交換延遲 <10μs |
| 接口 | 調試口 RS232，RJ45 以太網口 SFP接口、RJ45接口 電源接口 5芯5.08mm歐式連接器 告警接口 3芯5.08mm歐式連接器 |
| 指示燈 | 前、后面板指示燈 告警指示燈 運行指示燈 電源1 指示燈 電源2 指示燈 通信端口狀態指示燈 端口異常中斷指示燈 |
| 電源 | 輸入電壓 100-240VAC;50/60Hz;110-220VDC；偏差-20％～+20％ 功率 <31W 過載保護 支持 反接保護 支持 冗余保護 支持 |

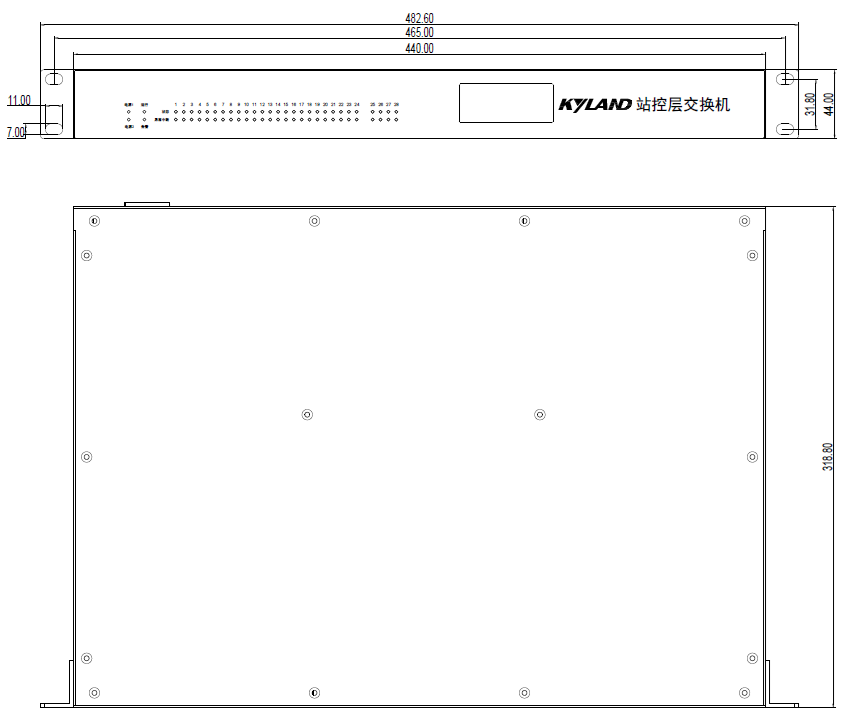

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6×44×315.7mm(W×H×D) 重量 <6Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+70℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS GB/T 17626.2(靜電放電抗擾度) ±8kV(contact),±15kV(air) GB/T 17626.3(射頻電磁場輻射抗擾度) 10V/m(80MHz-1GHz) GB/T 17626.4(電快速瞬變脈沖群抗擾度) Power Port:±4kV;Data Port/Alarm Port:±2kV GB/T 17626.5(浪涌（沖擊）抗擾度) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV GB/T 17626.6(射頻場感應的傳導騷擾抗擾度) 10V(150kHz-80MHz) GB/T 17626.8(工頻磁場抗擾度) 100A/m(cont.) GB/T 17626.9(脈沖磁場抗擾度 ) 1000A/m GB/T 17626.10(阻尼振蕩磁場抗擾度) 100A/m GB/T 17626.18(阻尼振蕩波抗擾度) 2.5kV/CM,1kV/DM GB/T 17626.16(0Hz～150kHz共模傳導騷擾抗擾度) 10V(cont.) GB/T 17626.29(直流電源暫時中斷抗擾度) 0%/100ms 機械 GB/T 2423.10(振動) GB/T 2423.5(沖擊) GB/T 2423.7(自由跌落) |
| 產品型號 | 千兆SFP光口 | 千兆電口 | 電源 |
| SICOM3024P-4GX24GE-HV-HV | 4 | 24 | 2路 100-240VAC,50/60Hz;110-220VDC高壓電源 |

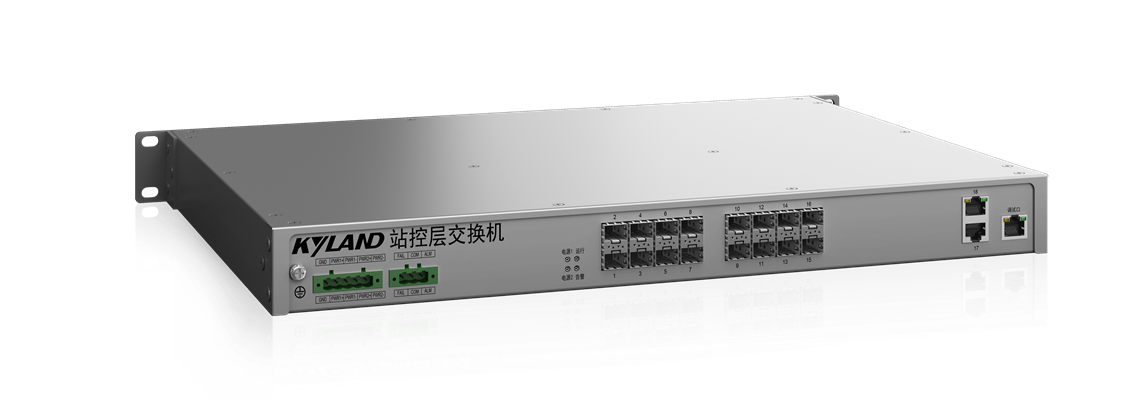

| SICOM3024P-16GX2GE-HV-HV | 16 | 2 | 2路 100-240VAC,50/60Hz;110-220VDC高壓電源 |
Kyland-SICOM3024P-Datasheet-CN
