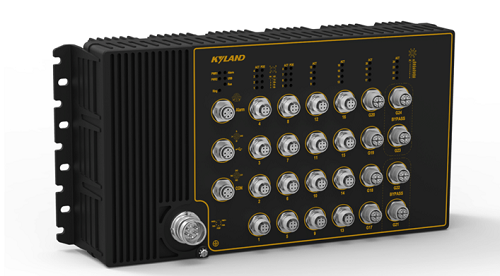

Aquam86/8124-KD系列是專為軌道交通行業設計的二層、三層網管型工業以太網交換機，最大支持24個以太網接口，支持壁掛式安裝方式，支持寬范圍的可操作（-40℃~+70℃），滿足EN50155、EN50121等軌道交通行業標準的要求。產品支持IP65高防護等級，滿足設備對防塵防水性能的要求；支持M12接口形式，保證端口連接的密封性和牢固性，尤其適合有強烈的振動和沖擊的應用場景。Aquam86/8124-KD系列采用全國產化解決方案，是采用自主可控交換芯片，自主可控物理層芯片，自主可控CPU ，自主可控操作系統研制的一款國產自主可控車載以太網交換機。Aquam86/8124-KD系列交換機符合IEC62443-4-2工業網絡安全標準。
該系列最多支持24個以太網接口
支持Bypass功能
電源接口及端口連接器型號支持M12
支持DRP和RSTP環網冗余保護
符合EN50155和EN50121行業標準要求,專為軌道交通應用設計
符合IEC62443-4-2工業網絡安全標準
防護等級IP65
全國產化解決方案
| 產品規格 | |
| 交換機功能 | 支持靜態VLAN，PVLAN，不少于64個，編號范圍1-4094 支持8K MAC地址表 支持端口流控 ，端口自適應 支持廣播、組播、未知單播風暴抑制 支持靜態和動態MAC地址和MAC地址老化 |
| 冗余技術 | 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP或Turbo Ring, 自愈時間<50ms 支持鏈路聚合(LACP, IEEE802.3ad) 支持VRRP（三層交換機） |
| 路由技術 | 支持靜態路由(僅適用三層交換機) 支持OSPF(僅適用三層交換機） 支持RIP (僅適用三層交換機) |
| 組播技術 | 支持IGMP snooping 支持GMRP 支持靜態組播 支持PIM-SM, PIM-DM(僅適用三層交換機） 支持IGMP v2 (僅適用三層交換機) |
| 網絡安全 | 支持IEEE 802.1x(身份認證和授權) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持對外部的RADIS Server轉發身份認證信息 支持TACACS+ 支持單播MAC過濾 |
| 服務質量管理 | 支持ACL 支持基于端口和地址的數據流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持通過網管系統遠程批量配置 支持SNMP管理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, Trace route 支持通過FTP/SFTP/HTTP/HTTPs進行軟件和配置的上傳下載 支持端口鏡像 支持LLDP和LLDP MIB（802.1ab） 支持數據包大小可配(MTU) |
| 診斷技術 | 支持內部硬件自檢 支持IP/MAC沖突告警, 電源告警, 端口告警和環告警 支持日志功能, 需指定日志文件大小 |
| IP管理 | 支持IPv4 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61/66/67 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP 支持NAT（僅適用于三層交換機) |
| 時鐘管理 | 支持SNTP client 支持NTP client |
| LED | PWR指示燈： 綠色常亮：電源輸入正常； 滅：電源輸入異常 RUN指示燈： 綠色常亮：系統異?；蛘趩?br /> 綠色閃爍：系統正常 Alarm指示燈： 紅色常亮：系統故障 滅：系統正常 千兆/百兆接口指示燈： 綠色常亮：前面板端口連接 綠色閃爍：前面板端口有數據收發 滅：前面板端口斷開 |
| 機殼 | 金屬 |
| 散熱 | 無風扇 |
| 防護等級 | IP65 |

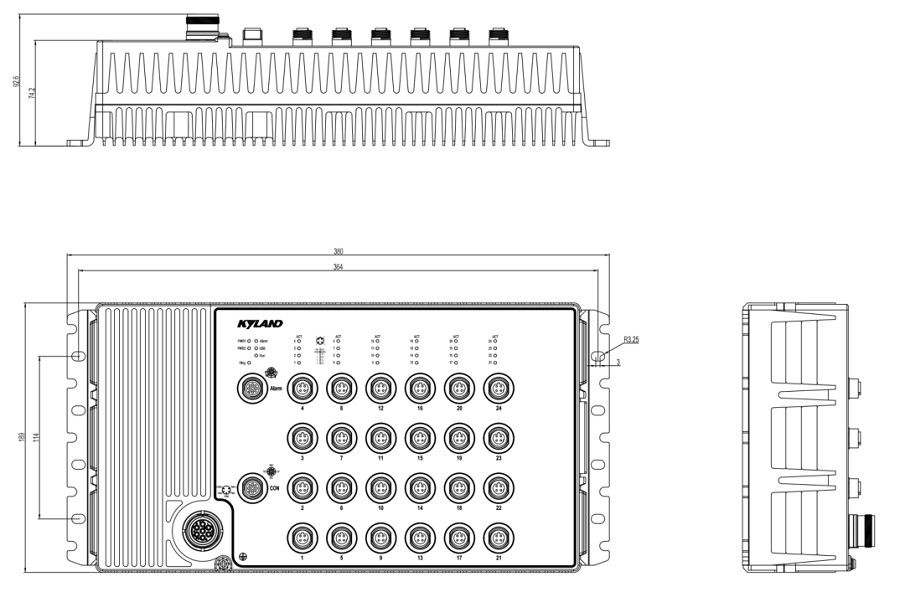

| 尺寸 （W×H×D） | 380mm*189mm*92.6mm |
| 重量(Kg) | 5.5KG |
| 安裝方式 | 壁掛安裝 |
| 額定電壓值 | 110VDC |
| 輸入電壓范圍 | 77~137.5VDC |
| 工作溫度 | -40°C to +70°C |
| 存儲溫度 | -40°C to +85°C |
| 功率 | 25W |
| 冗余電源 | 支持 |
| 電源端子類型 | M23 |
| 反接、過載保護 | 支持 |
推薦型號
| 產品型號 | 產品描述 |
|
Aquam8124-24T-H6-H6-KD |
全國產化二層壁掛式交換機，支持24個百兆M12電口，高壓型號 |
|
Aquam8624-24T-H6-H6-KD |
全國產化三層壁掛式交換機，支持24個百兆M12電口，高壓型號 |
可選附件
|
SAP編碼 |
東土型號 |
類型 |
壓線范圍 |
出線直徑 |
|
107100342 |
M23-5P-F-Crimp |
電源連接器 |
16~11AWG |
11~13mm |
|
107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆網口連接器 |
26~22AWG |
6~8mm |
|
107100245 |
M12-X-8P-M-Crimp |
千兆網口連接器 |
26~24AWG |
6~7.5mm |
Kyland-Aquam8624_8124-KD-Datasheet-CN
